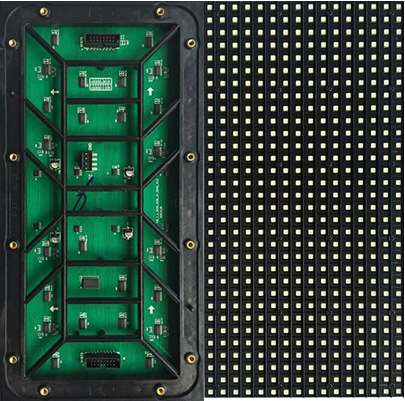

A：结构示意图

结构说明：每像素点采用1红1绿1蓝三合一发光管

灯管封装为：SMD3528

B： 专业分析

分析项目

专业分析内容

配色分析

为使配色达到佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中红绿蓝色亮度的配色比例为 R：G ：B=3：6：1

灯管颜色

晶片

指  标（典型值，具体与所选灯有关）

R(红)

波长：620~625nm，亮度250~350mcd

G(绿)

波长：525~530nm，亮度600~700mcd

B(蓝)

波长：465~470nm，亮度100~150mcd

名   称

技术参数

1、像素管

像素点间距：10mm

晶片产地：红色晶片:     三安

绿色 蓝色晶片:    三安  华灿

基色：红色 绿色 蓝色

发光点颜色组合：1R1G1B

物理密度：10000点/m2

2、单元板

单元板分辨率：宽32点?高16点

单元板尺寸: 320mm?160mm

单元板像素数：512点/单元板

单元板材质：

3、显示屏整屏

屏体显示面积：㎡

单元板数量：块

物理分辨率：

视角:  160?

存贮温度： -30℃ ～  60℃

工作温度：-20℃ ～  45℃

相对湿度：10%～95%

4、供电

工作电压： 220V?15％

平均功耗： 130W/m2

大功耗：450W/m2

5、控制系统

控制主机：联想开天主机或同档次计算机以上

操作系统：WIN 98/ 2000/ XP

控制方式：同步控制

显卡：DVI显卡

6、主要技术参数

1） 驱动器件：恒流

2）驱动方式：1/8扫

3）刷新频率：≥360Hz

4）帧频： ≥60Hz

5）灰度/颜色：4K/显示16.7M颜色

6）亮度：≥1200cd/m2

7）亮度调节方式：软件256级可调

8）视频信号：RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等

9）控制系统采用：PCTV卡（可选）＋DVI显卡＋主控卡＋光纤传输（可选）

10）平均无故障时间：1000小时

11）寿命：10万小时

12）平整度：任意相邻像素间≤0.5mm；

单元板拼接间隙＜1mm ；

13）均匀性：像素光强、单元板亮度均匀

14）杂点率：＜0.0001

15）开关电源负荷：5V/40A、5V/60A

16）计算机显示模式：1280?1024

17）有效通讯距离：网线100m（无中继）,多模光纤500m，单模光纤20km

7、软件

LED演播室(MDK)
