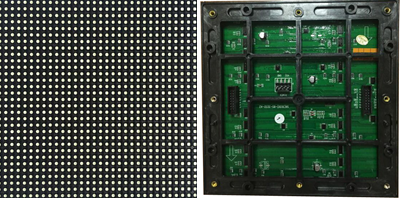

A：结构示意图

结构说明：每个像素点采用SMD 3合1发光管

B： 专业分析

分析项目

专业分析内容

配色分析

为使配色达到佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B=3:6:1

灯管颜色

厂  家

指  标（参考值，具体与所选灯有关）

R(红)

晶元

波长：625~630nm之间连续5nm

G(绿)

晶元

波长：525~530nm之间连续5nm

B(蓝)

晶元

波长：470~475nm之间连续5nm

名   称

技术参数

1、像素管

基色：红色 绿色 蓝色     像素构成：SMD3in1

2、简易箱体

信号传输方向：横向

像素间距：6mm

3、模   组

模组尺寸：192（宽）x 192（高）

模组分辨率：32点 x 32点

4、屏体基本参数

水平像素间距：6mm    垂直像素间距：6mm

像素密度： 27777点/ m2

1/8扫亮度：≥6500cd/ m2

屏体视角：水平≥120?；垂直≥110?

屏体尺寸：宽：4.992 m ，高：2.88m；面积: 14.38m2

模组数量：长26张，高15张；一共390张

重量：22kg/ m2

工作电压： AC220V?10％50Hz

平均功耗：500W/m2

大功耗：850W/m2

5、系统控制

系统品牌：灵星雨

控制主机：品牌台式主机DELL

操作系统：WINDOWS XP

控制方式：同步/异步（可选）

数据导入接口：RJ45、USB2.0

显示输出接口：DVI、RL声道

其它输入源：AV、S-VIDEO

6、主要技术参数

1） 驱动方式：1/8恒流驱动.

2）刷新频率：≥480Hz   换帧频率： ≥60Hz

3）灰度： 14bit或16bit   颜色：16.7M色

4）亮度调节方式：软件100级可调

5）寿命：10万小时

6）参考观看距离：6米～200米

7）显示模式：960?960 60HZ

8）防护等级：IP45（户内应用不需要考虑防水）

9）散热方式：自然风冷10）工作环境：温度=-20℃~ 65℃ ；湿度=0%~95%

7、管理软件

LED管理工具

8. 配   置

箱体材质，电源，灯品牌及控制系统，可根据客户需要进行选配。
